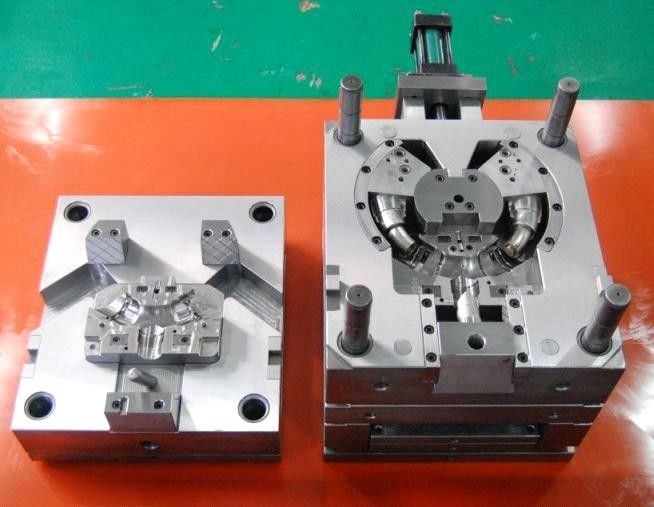

NPT plastic de vorminjectie van de draad standaardpijp met de grondstof van PA6 GF35

Productomschrijving

NPT plastic de vorminjectie van de draad standaardpijp met de grondstof van PA6 GF35

NPT draadtypes van de draad standaardpijp van injectie het vormen draad

Specificaties:

Nauwkeurig Plastic de Vormco. Ltd van FORWA is een bedrijf van de injectievormen van ISO 9001:2008 verklaard plastic dat levert

plastic injectievormen
het plastic ontwerp van injectievormen
de plastic injectie vormt productie van hoogte - kwaliteit, het plastic injectie vormen… Wij zijn Trots om aan u de kwaliteit te brengen en te verzenden u zouden verwachten van Viewmold plastic injectievormen. Wij geloven wij uw leverancier van keus zullen zijn. Geef Viewmold enkel een e-mail of leg online een citaat voor. Ons team van citaatspecialisten is de ontvankelijkste en meeste handen.

De Types en de Benoemingen van pijpdraad

Overzicht: De verschillende types van schroefdraden hebben voor het vastmaken, en hydraulische systemen geëvolueerd. Van speciaal belang is het plastic-aan-metaal, paste de versmalling/de parallel verbindingen in hydraulische kringen in. Een bespreking en de aanbevelingen worden verstrekt om tot een voorlichting van verschillende types te leiden eads en hoe zij worden gebruikt.

Na verloop van tijd zijn vele verschillende types van schroefdraden ontwikkeld. De toepassingen omvatten vastmakende componenten, en hydraulische en pneumatische kringen. In de 19de eeuw, zouden de fabrikanten die bevestigingsmiddelen nodig hebben hun eigen systemen bedenken. Dit resulteerde in verenigbaarheidsproblemen. De Engelse mechanische ingenieur en de uitvinder, de Heer Joseph Whitworth bedachten een eenvormig inpassend systeem in 1841 om deze moeilijkheden te behandelen. De Whitworth-draadvorm is gebaseerd op een hoek van de 55 graaddraad met rond gemaakte wortels en kammen.
In Amerika, bepaalde William Sellers de norm voor noten, bouten, en schroeven die de Nationale Pijp Verminderde Draad (NPT) in 1864 werden. Zijn hoek van de 60 graaddraad, in algemeen gebruikt door vroege Amerikaanse clockmakers, liet de Amerikaanse Industriële revolutie toe. Deze draadvormen later werden de Amerikaanse Nationale Norm.
De Whitworth-draadvorm werd geselecteerd als een verbindende draad voor pijpen, die door minstens één van de draden op een versmalling te snijden zelfdichtend werd gemaakt. Dit werd genoemd geworden Britse Standaardpijpdraad (BSP-Versmalling of de Parallelle draad van BSP). De Whitworth-draad wordt nu gebruikt internationaal als standaarddraad voor het verbinden van laag koolstofstaalpijpen.

De bekendste en wijdst gebruikte verbinding waar de pijpdraad zowel de mechanische gezamenlijke als hydraulische verbinding verstrekt is de Amerikaanse Nationale Pijp Verminderde Draad, of NPT. NPT heeft een verminderde mannelijke en vrouwelijke draad die verbindingen met Teflonband of het verbinden van samenstelling.

De pijpdraden in hydraulische cir worden gebruikt cuits kunnen in twee types worden verdeeld dat:
a die) Verbindend draden - zijn pijpdraden voor verbindingen strakke tot druk door op de draden worden gemaakt te verzegelen en zijn spitse externe en parallelle of spitse interne draden. Het het verzegelen effect wordt verbeterd door een verbindende samenstelling te gebruiken.
B) Vastmakende draden? zijn pijpdraden waar de druk strakke verbindingen niet op de draden worden gemaakt. Beide draden zijn parallel en het verzegelen wordt beïnvloed door compressie van een zacht materiaal op de externe draad, of een vlakke pakking.

Forwa-vorm, die in Dongguan, China de de plaats bepalen van, is een professionele plastic fabrikant van de injectievorm met jarenervaring in dit gebied. Wij kunnen hoge precisie complexe verharde vormen, prototype en zachte vormen verstrekken.

Wij rustten binnenshuis uit hoge snelheid CNCs, Draadbesnoeiingen. Wij gebruiken software (d.w.z. UG, pro-E, IGS, Hoofdnok, AutoCAD, en Solidwork) voor vormontwerp en MoldFlow-analyse voor onze klanten vóór vorm productie. De standaardcomponenten die wij hebben gebruikt om de vorm te bouwen worden gekocht van DME, HASCO enz. Ook, zal COC voor al staal dat wij worden verstrekt hebben gekocht.

Onderdelen die in de productie van producten voor een brede arrage van de industrieën en toepassingen met inbegrip van kritiek zijn:

• Medisch
• Elektronika
• Automotiv
• Industrieel
• Consument
• Telecommunicaties
• Milieu
• Computers
• Punt-van Aankoop
• Militair
• Bouw
• Veiligheid

De mannelijke draden zijn minder ingewikkeld om te produceren dan vrouwelijke draden. De mannelijke draden worden gegoten als open en sluiten in sommige gevallen injectievorm behalve waar de rest van het deelontwerp dicteert waar de scheidingslijn zal worden gevestigd. Als de mannelijke draden in de verticale positie moeten worden gegoten, wordt het gebruik van nokkenactie of hydraulische actiedia's vereist wegens de kapsnede die uit de draad wordt geproduceerd.

In tegendeel, stellen de gietende vrouwelijke draden altijd een kapsnedesituatie voor. Deze type van draden moeten worden losgeschroeft die het deel te hebben uit de injectievorm wordt verwijderd. Er zijn verschillende manieren om dit te bereiken. De gemeenschappelijkste gebruikte manier is door hydraulische of elektromotoren die automatisch de ingepaste kern van het gevormde deel losschroeven. De hydraulische motor is de minste dure optie. De ingepaste kernen hebben wurm toestellen in bijlage die met het hoofdaandrijvingstoestel koppelen. Er is een ketting die het toestel van de vormaandrijving met het toestel op de schacht van de aandrijvingsmotor verbindt. Er zijn een paar verschillende opties om de kernen los te schroeven die soms door het deelontwerp worden gedicteerd. De gemeenschappelijkste toepassing is nadat de injectievorm opent, worden de kernen losgeschroeft door de aandrijving van de het losschroeven motor. De tijd kan worden geplaatst zodat houdt op de motor zodra het deel van de kern wordt losgeschroeft. In deze toepassing moet het deel op zijn plaats worden gehouden zodat draait het deel niet tijdens de het losschroeven cyclus. Dit kan door een verscheidenheid van ontwerpen worden bereikt. Opnieuw, wordt dit altijd gedicteerd door het deelontwerp. In sommige gevallen moeten de draden worden losgeschroeft alvorens de vorm opent. Dit wordt bereikt door tijdopnemers en/of de machinecontrole. Gewoonlijk, wordt deze optie om vrouwelijke draden te vormen opgenomen voor hoge productiedelen wegens de uitgave in kwestie.

In het geval van laag volume en prototypeinjectie gevormde delen, worden de vrouwelijke draden gegoten met manueel geladen kernen. In dit proces worden de draden algemeen gemalen op drie manueel geladen kernen. Één kern moet in de vorm door de middelen van plaatsbepalingsspelden worden geladen om de kern in de vorm open positie te plaatsen. De vorm gaat dan door de injectie het vormen cyclus. Nadat de vorm opent, wordt het deel uitgeworpen met een manueel geladen kern in bijlage. Een andere manueel geladen kern wordt opgenomen in de vorm. Tijdens de volgende vormende cyclus wordt de manueel geladen kern die met het deel na de vorige cyclus werd uitgeworpen manueel losgeschroeft van het injectie gevormde deel. Dit proces verdubbelt gewoonlijk de cyclusduur van het injectie gevormde deel dat opheft in feite de deelprijs maar zeer rendabel in het veroorzaken van prototypedelen is.

Een andere optie om vrouwelijke draden te gieten is door het gebruik van opvouwbare kernen, maar dit is een zeer dure optie. Door het gebruik van deze opvouwbare kernen hoofdzakelijk wordt de injectievorm beschouwd als een open en gesloten vorm.

Dit zijn een aantal van de gemeenschappelijkste opties om draden op injectie te produceren vormden delen. Deze draden kunnen worden gegoten aan a +/- .002 tolerantie.
